2205.00159_SVTR: Scene Text Recognition with a Single Visual Model¶
组织: 北交大, 复旦大学, 百度
Abstract¶
背景现状
传统的 场景文本识别（STR）方法 通常由两个模块组成：
视觉模型（用于图像特征提取）
序列建模器（比如 RNN、Transformer，用于字符顺序的建模）
这种“两段式架构”虽然效果好，但 结构复杂，推理效率低，尤其是在移动设备或实时系统中难以部署。
💡 SVTR 的核心创新
SVTR（Single Visual model for Text Recognition）：
是一个只有视觉模型的 STR 方法，完全去掉了序列建模器。
它通过图像切片（patch-wise tokenization） 的方式，把输入图像分解成更细的单位进行建模。
🔍 SVTR 的关键机制
把文本图像分成多个小块（patch），每块被称为一个字符组件（character component），粗略对应于一个或多个字符的一部分。
这些小块经过分层处理（hierarchical stages），进行特征混合、融合与整合，逐步构建更高级的表示。
引入了两种混合模块：
Global mixing：识别字符之间的模式（inter-character）。
Local mixing：识别字符内部的细节（intra-character）。
最终获得**多粒度（multi-grained）**的字符理解能力。
最后，只需要一个简单的线性预测层就可以识别字符 —— 完全不需要复杂的语言建模器或解码器。
📊 实验效果
在英文和中文的 STR 任务中都取得了良好效果。
大模型版本 SVTR-L：
在英文任务中准确率与最优方法持平。
在中文任务中大幅超过已有方法。
同时还运行更快。
小模型版本 SVTR-T：
参数少，体积小。
在保持较好准确率的同时，推理速度非常快，适合边缘设备或实时场景。
🎯 总结一句话：
SVTR 通过完全取消序列建模器，提出一种纯视觉、基于 patch 的文本识别方法，在保持高精度的同时显著简化了结构、提升了速度，尤其适合中文识别和轻量化场景。
1. Introduction¶
全面介绍了场景文本识别（STR）的挑战、现有主流方法的演变与局限性，并引出 SVTR 的设计动机和主要贡献。
任务定义与挑战
任务目标：将自然图像中的文本转化为字符序列（如照片中的门牌号、招牌文字等 → 可识别的文本）。
应用意义：这些信息通常包含高层语义（例如地址、品牌名），对场景理解非常重要。
主要挑战：
文本变形（弯曲、旋转）
字体多样
遮挡、背景杂乱等
从方法论上讲，场景文本识别可以看作是从图像到字符序列的跨模态映射。
识别器由两个构建块组成：用于特征提取的视觉模型和用于文本转录的序列模型

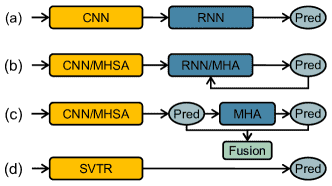

Figure 1:(a) CNN-RNN based models. (b) Encoder-Decoder models. MHSA and MHA denote multi-head self-attention and multi-head attention, respectively. (c) Vision-Language models. (d) Our SVTR, which recognizes scene text with a single visual model and enjoys efficient, accurate and cross-lingual versatile.
主流 STR 方法的架构演变：
CNN-RNN + CTC 模型
CNN 提取图像特征 → reshape 成序列 → BiLSTM 建模 → CTC 预测
优点：结构简单、速度快
缺点：对文本的扭曲、遮挡等敏感
编码器-解码器（Encoder-Decoder）自回归模型
编码图像 → 每次解码一个字符（自回归）
优点：建模上下文，提高准确率
缺点：推理速度慢（逐字符解码）
Vision-Language 模型
融合语言模型（如 BERT）+ 并行预测
优点：上下文理解更强，适合复杂文本
缺点：依赖大模型，推理复杂，速度慢
SVTR 模型（本文提出）
纯视觉模型（Single Visual Model），无需序列建模也无需语言模型
优势：结构简单，速度快，跨语言泛化能力强（可识别中文、英文等）
现有简化架构的尝试及其局限
有些研究尝试在保持精度的前提下简化结构、提升速度：
有的在训练时使用复杂模型，推理时用简单模型（如 PREN2D、VisionLAN）
有的完全依赖 CNN 或 ViT 提取特征，但准确度一般（例如 Borisyuk 和 Atienza 的方法）
作者的核心观点
两种关键能力必须同时具备：
局部细节建模（Intra-character）：识别字符的笔画细节
全局依赖建模（Inter-character）：建模字符之间的语言关系
问题在于：CNN 擅长局部，但无法建模长距离依赖；而 Transformer 虽然能建模长依赖，但对局部特征不够敏感。
SVTR 的设计理念与技术细节
核心思想：
借鉴 Vision Transformer（ViT）的成功经验，SVTR 把一张图像分割成许多小块（patches），称为 character components。
每个 patch 并不一定是一个完整字符，可能只是字符的一部分 —— 更细粒度。
然后对这些 patch 进行 tokenization（转为 token）+ 自注意力（self-attention），捕捉字符之间的局部和全局线索。
特定设计（“text-customized”）：
构建了一个三阶段（three-stage）、高度逐步降低的骨干网络（backbone）。
每个阶段都有：
局部与全局混合块（local & global mixing blocks），反复使用
合并或组合操作（merging/combining）
这种结构让模型可以同时捕捉：
字符局部的 stroke-like 特征（例如笔画）
字符之间的长期依赖关系（long-term dependencies）
整体上形成了 多尺度（multi-scale） 和 多粒度（multi-grained） 的特征感知能力，有利于识别各种语言、字体或模糊图像中的文字。
论文贡献总结（三点）
首次证明：一个纯视觉模型（无语言模型、无序列模型）可以在场景文本识别中达到甚至超过 SOTA 性能。
提出 SVTR 架构：专为文本识别设计的混合结构，能建模局部细节和字符依赖关系。
大量实验验证其有效性：尤其在中文任务上优于现有所有方法，小模型也兼顾速度和效果。
总结
SVTR 是一种无需序列模型或语言模型、基于 patch-token 的纯视觉文本识别架构，通过局部和全局混合模块构建强大的字符感知能力，在多个语言场景下实现高精度和高效率的统一识别。
2. Method¶
2.1 Overall Architecture¶

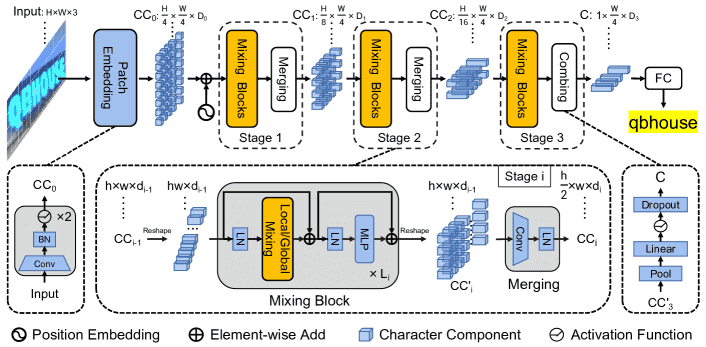

Figure 2:Overall architecture of the proposed SVTR. It is a three-stage height progressively decreased network. In each stage, a series of mixing blocks are carried out and followed by a merging or combining operation. At last, the recognition is conducted by a linear prediction.
整体架构设计：
输入：图像尺寸为
第一步：将图像分成大小为
特征提取：整个网络被分成 三个阶段（three stages），每个阶段都包含多个 Mixing Block，后接一个 merge/combine 操作，目的是在不同尺度上提取局部和全局特征。
输出：输出特征为
识别过程：通过一个简单的 并行线性预测模块 直接输出字符序列，去重后得到最终文本结果。
📌 重点：整个识别过程完全不依赖语言模型或 RNN，只依靠一个视觉模型完成识别，简单高效。
2.2 Progressive Overlapping Patch Embedding¶

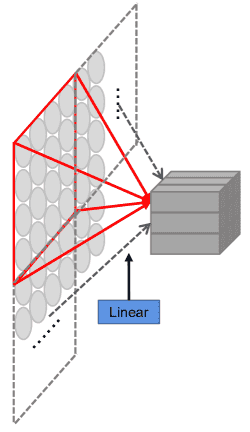

Figure 3:(a) The linear projection in ViT Dosovitskiy et al. (2021). (b) Our progressive overlapping patch embedding.
如何将输入图像转换为字符组件 patch：
传统方法通常是一次性用 4×4 的投影或 7×7 的卷积直接降采样(图 3a)
SVTR 方法使用 两次stride为2的 3×3 卷积 + BN(batch normalization)（图 3b），逐步减少图像尺寸，同时逐步提高特征维度，有助于后续的特征融合。
虽然略微增加计算量，但这种渐进式方式在实验中效果更好
📌 重点：选择渐进式嵌入，是为了更好地保留字符局部细节与结构信息。
2.3 Mixing Block¶

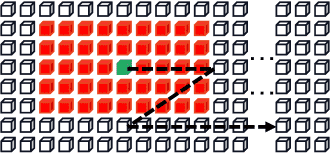

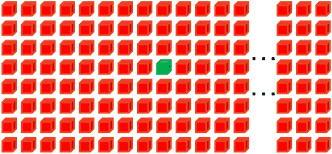

Figure 4:Illustration of (a) global mixing
Figure 4:Illustration of (b) local mixing.
字符识别需要关注两个层面的信息：
局部模式：例如字符的笔画结构，这些特征用于区分相似字符。
全局依赖：字符之间的上下文关系、文本与背景的差异等。
SVTR 设计了两个互补的模块：
Global Mixing（全局混合）
全局处理图像中所有组件之间的依赖关系，包括字符与背景、字符之间的长距离关系。
实现方法：LayerNorm → Multi-head Self Attention（MHSA）→ LayerNorm → MLP → 残差连接（如标准 Transformer）。
优点：可以增强字符之间的关联性，抑制非文字区域的干扰。
Local Mixing（局部混合）
在每个字符组件的 局部窗口（7×11） 内进行自注意力运算，模仿 CNN 的滑窗方式。
目的：提取字符的笔画特征，理解字符形态结构。
类似于“局部注意力机制”，对字符本身细节更敏感。
在 SVTR 的每一阶段中，这两种 Mixing Block 会重复交替使用，以充分学习局部结构和全局上下文，形成丰富、层次化的特征表达。
📌 重点：局部混合提笔画，全球混合提上下文，互为补充，组合提特征。
备注
SVTR 用“渐进式 patch 嵌入 + 局部与全局混合模块”构建了一个不依赖语言模型、纯视觉模型的文本识别系统，能高效而准确地识别包括中文在内的多语言场景文字。
2.4 Merging¶
目的：
降低计算成本，并避免冗余特征表示。
做法：
每一阶段结束后（除了最后一阶段），对特征图进行“合并”操作。
输入的特征是 shape 为
h × w × d_{i-1}。先用一个 3×3 卷积，高度方向步长为 2，宽度方向步长为 1。
作用效果是将高度
h减半（变为 h/2），宽度w不变，同时通道数从d_{i-1}增加到d_i。
2.5 Combining and Prediction¶
最后一阶段的处理方式，与前面的 merging 不同。
Combining（组合）操作：
不再用卷积，而是先把高度方向池化为 1。
然后通过一个全连接层（FC）、激活函数、dropout处理，变成一个新的 feature sequence。
每个元素的特征长度是
D_3。
为什么这么设计：
因为此时特征图高度已经很小，再用卷积效率很低，甚至可能失效。
用池化 + FC 更简单直接。
Prediction（预测）操作：
采用并行的线性分类器进行字符识别。
预测结果是长度为
W/4的字符序列。同一个字符的多个组件，可能会预测出重复字符。
非文本区域可能预测为 “空白”符号。
最终使用 去重合并（de-duplication） 得到最终文本。
输出分类数（N）：
英文设置为 37（26 字母 + 数字 + 特殊符号 + blank）。
中文设置为 6625。
2.6 Architecture Variants¶
定义了四种规模的版本：Tiny、Small、Base、Large。
名称 |
通道数 |
每阶段的 Mixing Block 数 |
每阶段注意力头数 |
最终通道 D3 |
Mixing Block 排列 |
参数量 (M) |
FLOPs (G) |
|---|---|---|---|---|---|---|---|
SVTR-T |
[64,128,256] |
[3,6,3] |
[2,4,8] |
192 |
L6 + G6 |
4.15M |
0.29G |
SVTR-S |
[96,192,256] |
[3,6,6] |
[3,6,8] |
192 |
L8 + G7 |
8.45M |
0.63G |
SVTR-B |
[128,256,384] |
[3,6,9] |
[4,8,12] |
256 |
L8 + G10 |
22.66M |
3.55G |
SVTR-L |
[192,256,512] |
[3,9,9] |
[6,8,16] |
384 |
L10 + G11 |
38.81M |
6.07G |
其中：
Lx表示使用多少次 Local Mixing。Gx表示使用多少次 Global Mixing。
核心思想：
分层设计：通过合并高度 + 保持宽度，建立文字友好的层级结构。
双重注意力模块：Local Mixing 捕捉笔画，Global Mixing 捕捉字符之间关系。
最终识别策略：直接用线性分类器并去重，非常高效。
灵活可调：支持从轻量级到高精度的多种架构。
3. Experiments¶
3.1 Datasets¶
英文识别任务使用了两个合成数据集来训练模型：
MJSynth (MJ) 和 SynthText (ST)，都是生成的合成文字图像数据集。
测试数据集包含6个公开英文文本识别基准：
ICDAR 2013 (IC13)：初始有1095张，去除一些无效图像后剩857张。
SVT：Google 街景图像，647张，很多图像有严重的模糊和噪声。
IIIT5K：网页收集图像，共3000张测试图。
ICDAR 2015 (IC15)：用 Google Glass 拍摄，图像有很多角度和聚焦问题，本实验使用1811张版本。
SVTP：带有透视变形的街景图像，共639张。
CUTE80 (CUTE)：用于识别曲线文本，包含288张测试图像。
中文识别任务：
使用了 Chinese Scene Dataset，分别有约50万张训练图、6.3万张验证图、6.3万张测试图。
3.2 Implementation Details¶
使用 SVTR模型，训练前先通过一个文字矫正模块（Shi et al., 2019）对图像做预处理，将图片缩放为
32×64。优化器：使用 AdamW，权重衰减为 0.05。
英文模型：
学习率初始化为
5e-4 * batch_size / 2048。使用 cosine 学习率衰减，前2个 epoch 线性 warm-up，训练共21个 epoch。
使用多种数据增强（旋转、透视变形、模糊、噪声）。
最大预测长度设为25，覆盖大多数英文单词长度。
中文模型：
学习率初始化为
3e-4 * batch_size / 512。warm-up 5个 epoch，训练100个 epoch。
不使用数据增强。
最大预测长度设为40。
使用 PaddlePaddle 框架，4张 Tesla V100 GPU 训练。
评估指标：词准确率（word accuracy）。
3.3 Ablation Study¶
通过有针对性的消融实验（ Patch Embedding、合并策略、模块排序）验证了其各个模块的设计是合理且有效的，尤其擅长处理扭曲或不规则文本的识别任务。
对比三种嵌入方式（Patch Embedding）：
Linear：最普通的嵌入方式。
Overlap：带有重叠的窗口嵌入。
Ours（作者自定义的渐进式嵌入）：效果最好，平均提升 0.75%（IC13）和 2.8%（IC15）。
结论：作者的渐进式嵌入方式在处理不规则文本（IC15）时尤其有效。
对比两种策略：
None：不进行特征图降采样（保持相同的空间分辨率）。
Prog（Progressive）：在网络中逐渐降低分辨率。
结论：降采样不仅提升精度，还降低计算开销（FLOPS），说明“在高度方向上进行多尺度采样”是识别文本特别是复杂文本的关键。
对比不同排列方式：
None：不使用 Mixing Block，性能最差（IC13：91.6，IC15：68.2）
[G]6[L]6：先用 6 层全局混合，再用 6 层局部混合
[L]6[G]6：先局部再全局（最优方案）
[GL]6 或 [LG]6：交替组合
说明: Mixing Block 是 SVTR 用于捕捉局部与全局特征的重要模块。有两种类型：
L（Local Mixing Block）：局部特征提取
G（Global Mixing Block）：全局建模能力
3.4 Comparison with State-of-the-Art¶
核心结论是：一个纯视觉模型，只要特征提得好，就能有效完成文字识别任务。
总结：
无需语言模型，仅靠视觉模块就能应对中英文复杂文字识别；
注意力可视化证明模型真正理解了字符结构与上下文关系。
3.5 Visualization Analysis¶
结论
SVTR-L 具有准确、快速和多功能的优点，在以精度为导向的应用中是一个极具竞争力的选择
虽然 SVTR-T 是一种有效且体积小得多的模型，但速度相当快。它在资源有限的情况下很有吸引力。
4. Conclusion¶
提出了一个新模型，叫做 SVTR，专门用于处理图片中的文字识别任务（scene text recognition，简称 STR）。
SVTR 不只看单个字母/字符的局部笔画（stroke-like patterns），还可以理解字符之间的结构关系（inter-component dependence），比如文字之间的上下文信息。
“multi-grained” 表示特征具有不同层次、尺度；“multiple height scales” 则暗示模型在竖直方向上有更强的鲁棒性和感知能力，适合处理不同排版或字体变化。
SVTR 可以不借助语言模型或后处理，单靠视觉信息就能完成识别，并且效果很好，不仅快而且适用于多种语言。
模型不仅准确率高，还跑得快，比其他 SOTA 方法更高效。
总结（简洁版）：
提出了 SVTR 模型，能够同时识别字符笔画和字符之间的依赖关系，实现了在不同语言和场景下都表现优异的文字识别性能。
该模型可以在不依赖语言模型的前提下实现高精度、快速度，并适配不同计算资源。实验验证其在英文和中文数据集上均优于其他先进方法，具有广泛的应用潜力。
